分布式電站電網接入系統
產品型號：
電網接入系統
產品描述：

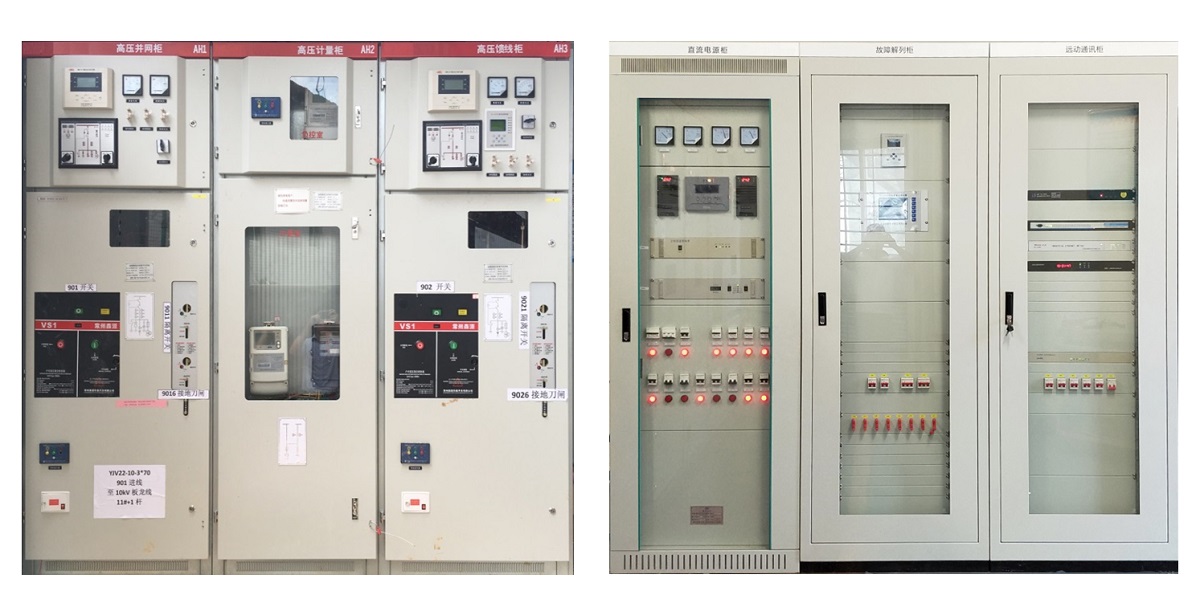

聚輝能源自主研發的分布式光伏電站電網接入系統，將成套一次開關設備和綜合自動化系統進行集成，一次回路包含：進線柜、PT柜、計量柜、出線柜；二次控制回路包含：數據采集、電能質量
產品特點：
該系統嚴格按照國家電網分布式接入標準及地方電網要求設計，適用于10~35kV 電壓等級并網的分布式光伏電站，滿足不同地區電網調度的需求。
描述：
聚輝能源自主研發的分布式光伏電站電網接入系統，將成套一次開關設備和綜合自動化系統進行集成，一次回路包含：進線柜、PT柜、計量柜、出線柜；二次控制回路包含：數據采集、電能質量監測、故障解列，直流電源系統，數據調度等裝置。系統利用計算機技術，設備通信和信號處理技術，實現對關鍵設備的自動監視、測量、控制、微機保護以及調度等功能。該系統嚴格按照國家電網分布式接入標準及地方電網要求設計，適用于10~35kV 電壓等級并網的分布式光伏電站，滿足不同地區電網調度的需求。
特點：
?標準集裝箱外形，運輸安裝方便，占地面積??；
?集成本地監控單元，可以實時監測電站運行狀態；
?集成成套一次開關設備、電能質量在線監測及數據存儲功能；
?集成通訊及遠動裝置，多種模式可選，滿足電網調度需求；
?無需單獨建造戶外房，即可將分布式電站快捷方便的接入電網；

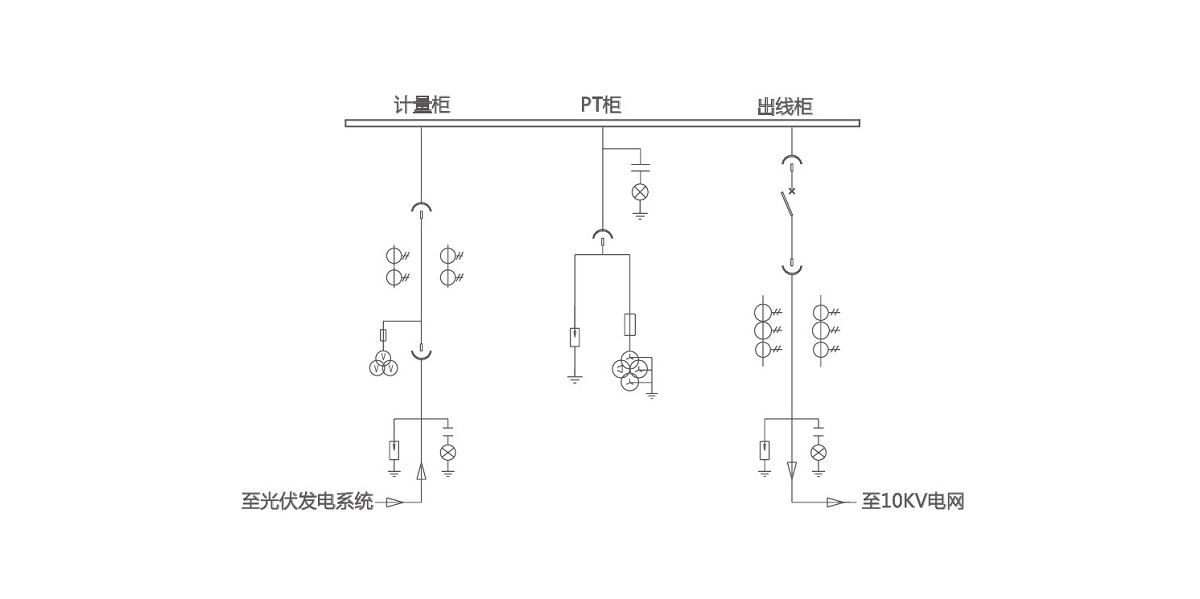

一次回路：

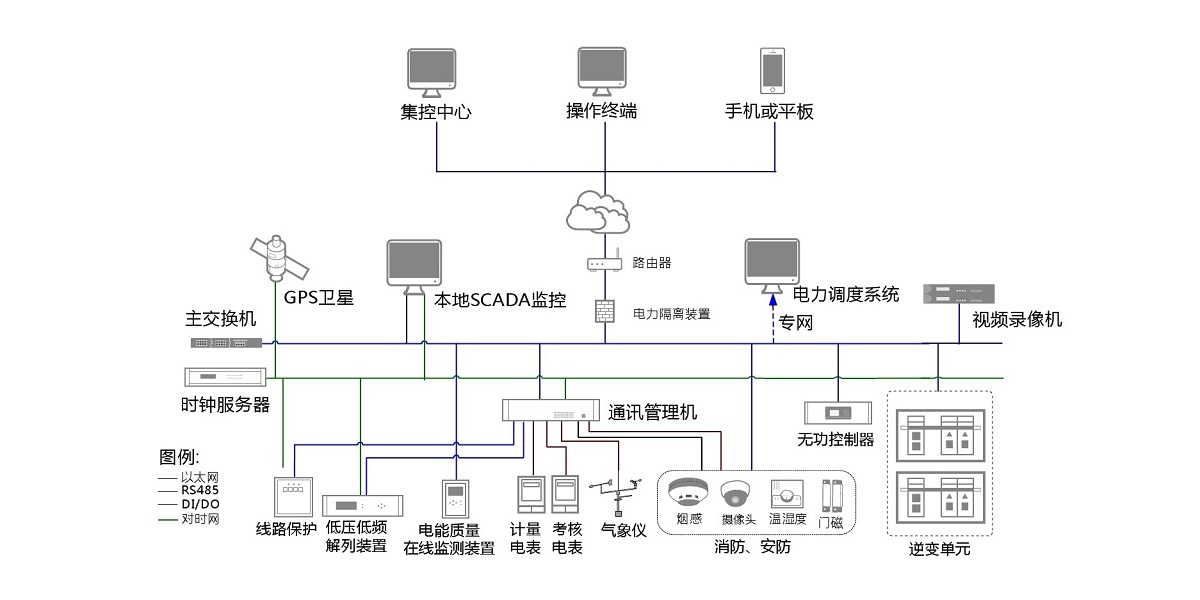

二次回路：

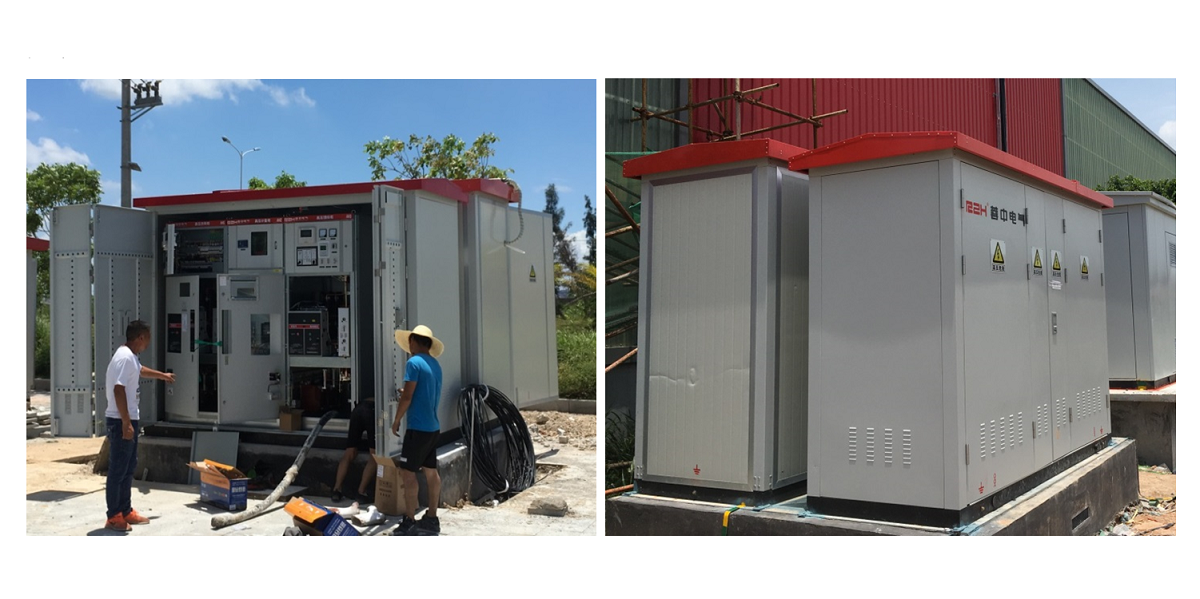

應用案例：
技術參數：
|
額定電壓 |
10kV/35kV |
|
接入容量 |
630A/1250A |
|
電能質量監測 |
A類，存儲1年數據 |
|
保護及功能 |
故障解列、輸出保護、電網調度、防孤島保護（可選） |
|
通訊協議 |
DLT645，Modbus，IEC 103/104，IEC 61850（可選） |
